等级 Automotive
RoHS 是
REACH 是
引脚镀层/焊球材料 NIPDAU | SN
MSL 等级/回流焊峰值温度 Level-1-260C-UNLIM
封装信息
封装| 引脚 VSSOP (DGS) | 10
温度范围 (°C) -40 to 125
包装数量 | 包装 3,500 | LARGE T&R
LM3481-Q1 的特性
符合面向汽车应用的 AEC-Q100 标准：
器件温度等级 1：–40°C 至 +125°C，TA

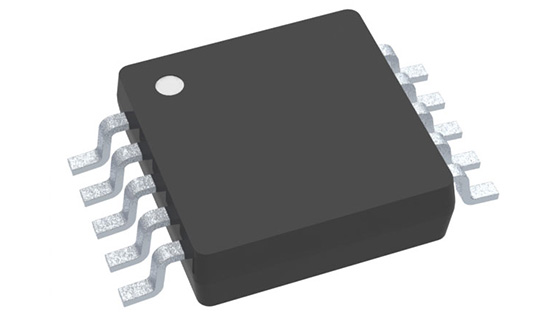

10 引脚 VSSOP 封装
具备 1A 峰值电流能力的内部推挽驱动器
电流限值和热关断
通过电容器和电阻器优化的频率补偿]
内部软启动
电流模式运行
具备迟滞的可调节欠压锁定
轻负载状态下的脉冲跳跃
主要规格
1:2.97v至48V的宽电源电压范围
2：可调节且可同步的时钟频率（100KHz至1MHZ）
3：±1.5%（过热）内部基准
4：10µA 关断电流（过热）
使用 LM3481-Q1 并借助 WEBENCH Power Designer 创建定制设计
LM3481-Q1 的说明
LM3481-Q1 是一款适用于开关稳压器的多功能低侧 N-FET 高性能控制器。该器件设计用于升压、SEPIC 和反激式转换器以及需要将低侧 FET 作为初级开关的拓扑。LM3481-Q1 器件可以在很高的开关频率下工作，用于减小整体解决方案尺寸。通过使用单个外部电阻器，或将 LM3481-Q1 器件与外部时钟同步，可将该器件的开关频率调整为 100kHz 到 1MHz 之间的任意值。除了逐周期电流限制外，电流模式控制还可提供卓越的带宽和瞬态响应。可以使用单个外部电阻器对电流限值进行编程。
LM3481-Q1 器件具有内置保护功能，例如热关断、短路保护和过压保护。节能关断模式可以将总电源电流降低至 5µA，并支持电源时序控制。内部软启动会限制启动时的浪涌电流。集成电流斜率补偿可简化设计，如果特定应用需要，可以使用单个电阻器来增加该电流斜率补偿。
