描述

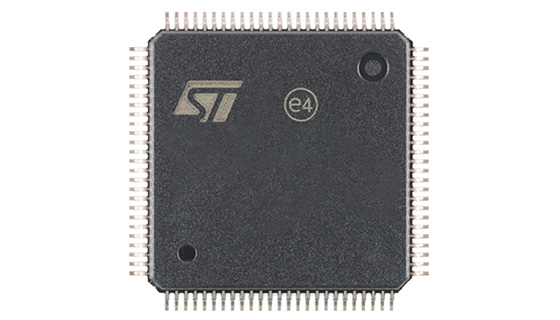

STM32H723xE/G 器件基于高性能 Arm Cortex-M7 32 位 RISC 内核，运行频率高达 550 MHz。Cortex -M7 内核具有浮点单元 （FPU），支持 Arm 双精度（符合 IEEE 754 标准）和单精度数据处理指令和数据类型。Cortex -M7 内核包括 32 KB 的指令缓存和 32 KB 的数据缓存。STM32H723xE/G 器件支持全套 DSP 指令和内存保护单元 （MPU），以增强应用安全性。®®®®

STM32H723xE/G 器件集成了高速嵌入式存储器，具有高达 1 MB 的闪存、高达 564 KB 的 RAM（包括可在 ITCM 和 AXI 之间共享的 192 KB，加上 64 KB 的专用 ITCM，加上 128 KB 的专用 AXI、128 KB DTCM、48 KB AHB 和 4 KB 的备份 RAM），以及连接到 APB 总线的各种增强型 I/O 和外设。 AHB 总线、2x32 位多 AHB 总线矩阵和支持内部和外部存储器访问的多层 AXI 互连。为了提高应用程序的稳健性，所有存储器都具有错误代码校正功能（一个错误校正，两个错误检测）。

这些器件嵌入了允许数学/算术函数加速的外设（用于三角函数的 CORDIC 协处理器和用于滤波器函数的 FMAC 单元）。所有器件均提供 3 个 ADC、2 个 DAC、2 个运算放大器、2 个超低功耗比较器、1 个低功耗 RTC、4 个通用 32 位定时器、12 个通用 16 位定时器（包括 2 个用于电机控制的 PWM 定时器）、5 个低功耗定时器、一个真随机数发生器 （RNG）。这些器件支持四个用于外部 Σ-Δ 调制器 （DFSDM） 的数字滤波器。它们还具有标准和高级通信接口。

所有功能

1:包括 ST 最先进的专利技术

 2:核心

       具有 DP-FPU 的 32 位 Arm Cortex-M7 CPU，L1 缓存：32 KB 数据缓存和 32 KB 指令缓存，允许从嵌入式闪存和外部存储器零等待状态执行，频率高达 550 MHz，MPU，1177
       DMIPS/2.14 DMIPS/MHz （Dhrystone 2.1） 和 DSP 指令®®

3:记忆

         高达 1 MB 的嵌入式闪存，带 ECC

          SRAM：总计 564 KB，全部带 ECC，包括 128 KB 数据 TCM RAM，用于关键实时数据 + 432 KB 系统 RAM（高达 256 KB 可用于关键实时指令的指令 TCM RAM）+ 4 KB 备份 SRAM（在最低功耗模式下可用）

         灵活的外部存储器控制器，具有高达 16 位的数据总线：SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND 存储器

         2 x Octo-SPI 接口，带 XiP

         2 x SD/SDIO/MMC 接口

         引导加载程序

4： 图形

        Chrom-ART 加速器图形硬件加速器，支持增强的图形用户界面，以减少 CPU 负载

        LCD-TFT 控制器支持高达 XGA 分辨率

5： 时钟、复位和电源管理

      1.62 V 至 3.6 V 应用电源和 I/O

      POR、PDR、PVD 和 BOR

      专用 USB 电源

     嵌入式 LDO 稳压器

     内部振荡器：64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI

    外部振荡器：4-50 MHz HSE、32.768 kHz LSE

        睡眠、停止和待机模式

7：模拟

       2×16 位 ADC，16 位时高达 3.6 MSPS：多达 18 个通道，双交错模式下为 7.2 MSPS

      1 个 12 位 ADC，12 位最高 5 MSPS，多达 12 个通道

      2 x 比较器

      2 x 运算放大器 GBW = 8 MHz

      2× 个 12 位 D/A 转换器

8： 用于 Σ-Δ 调制器 （DFSDM） 的数字滤波器，
       具有 8 个通道/4 个滤波器

9：4 个 DMA 控制器，用于卸载 CPU

      1 × MDMA，支持链表

      2 × 个带 FIFO 的双端口 DMA

     1 × 个基本 DMA，具有请求路由器功能

       17 个 16 位定时器（包括 5 个在停止模式下可用的低功耗 16 位定时器）和 4 个 32 位定时器，每个定时器具有多达 4 个 IC/OC/PWM 或脉冲计数器和正交（增量）编码器输入

        2 个看门狗，1 个 SysTick 定时器

        SWD 和 JTAG 接口

        2KB嵌入式跟踪缓冲区

13：多达 35 个通信接口

       多达 5 个 × I2C FM+ 接口 （SMBus/PMBus™）

      多达 5 个 USART/5 个 UART（ISO7816 接口、LIN、IrDA、调制解调器控制）和 1 个 LPUART

       多达 6 个 SPI，其中 4 个具有多路复用双工 I2S，通过内部音频 PLL 或外部时钟实现音频类精度，以及多达 5 个 SPI（在同步模式下配置时，从 5 个 USART）

      2 个 SAI（串行音频接口）

     1× FD/TT-CAN 和 2x FD-CAN

     8 位至 14 位相机接口

    16 位并行从机同步接口

     SPDIF-IN 接口

     HDMI-CEC 接口

     带 DMA 控制器的以太网 MAC 接口

     USB 2.0 高速/全速设备/主机/OTG 控制器，具有专用 DMA、片上 FS PHY 和用于外部 HS PHY 的 ULPI

     SWPMI 单线协议主站 I/F

     MDIO 从接口

14：数学加速

       用于三角函数加速的 CORDIC

       FMAC：滤波器数学加速器

15：数字温度传感器:

16：真随机数生成器

17：CRC 计算单元:

18：具有亚秒级精度和硬件日历的 RTC

19：ROP、PC-ROP、篡改检测

20：96 位唯一 ID

21：所有软件包均符合 ECOPACK2 标准
