描述

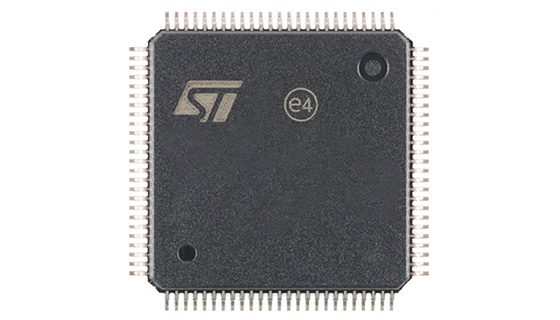

STM32H742xI/G 和 STM32H743xI/G 器件基于高性能 Arm Cortex-M7 32 位 RISC 内核，运行频率高达 480 MHz。Cortex -M7 内核具有浮点单元 （FPU），支持 Arm 双精度（符合 IEEE 754 标准）和单精度数据处理指令和数据类型。STM32H742xI/G 和 STM32H743xI/G 器件支持全套 DSP 指令和内存保护单元 （MPU），以增强应用安全性。®®®®
STM32H742xI/G 和 STM32H743xI/G 器件集成了高速嵌入式存储器，具有高达 2 MB 的双组闪存、高达 1 MB 的 RAM（包括 192 KB 的 TCM RAM、高达 864 KB 的用户 SRAM 和 4 KB 的备份 SRAM），以及连接到 APB 总线的各种增强型 I/O 和外设。 AHB 总线、2x32 位多 AHB 总线矩阵和支持内部和外部存储器访问的多层 AXI 互连。
所有器件均提供 3 个 ADC、2 个 DAC、2 个超低功耗比较器、1 个低功耗 RTC、1 个高分辨率定时器、12 个通用 16 位定时器、2 个用于电机控制的 PWM 定时器、5 个低功耗定时器、1 个真随机数发生器 （RNG）。这些器件支持四个用于外部 Σ-Δ 调制器 （DFSDM） 的数字滤波器。它们还具有标准和高级通信接口。
所有功能
1:包括 ST 最先进的专利技术
2:核心
具有双精度 FPU 和 L1 缓存的 32 位 Arm Cortex-M7 内核：16 KB 数据和 16 KB 指令缓存;频率高达 480 MHz，MPU，1027 DMIPS/ 2.14 DMIPS/MHz （Dhrystone 2.1） 和 DSP 指令®®
3:记忆
高达 2 MB 的闪存，支持同时读写
高达 1 MB 的 RAM：192 KB 的 TCM RAM（包括 64 KB 的 ITCM RAM + 128 KB 的 DTCM RAM，用于时间关键型例程），高达 864 KB 的用户 SRAM，以及备份域中的 4 KB SRAM
双模 Quad-SPI 存储器接口，运行频率高达 133 MHz
灵活的外部存储控制器，具有高达 32 位的数据总线：SRAM、PSRAM、SDRAM/LPSDR、SDRAM、NOR/NAND 闪存，同步模式下时钟频率高达 100 MHz
CRC 计算单元
4： 安全
ROP、PC-ROP、主动夯实器
5： 通用输入/输出
多达 168 个 I/O 端口，具有中断功能
6：重置和电源管理
3 个独立的电源域，可以独立地进行时钟门控或关闭：
D1：高性能功能
D2：通信外围设备和定时器
D3：复位/时钟控制/电源管理
1.62 至 3.6 V 应用电源和 I/O
POR、PDR、PVD 和 BOR
专用 USB 电源嵌入 3.3 V 内部稳压器，为内部 PHY 供电
嵌入式稳压器 （LDO） 具有可配置的可扩展输出，用于为数字电路供电
运行和停止模式下的电压调节（6 个可配置范围）
备用稳压器 （~0.9 V）
用于模拟外设/V 的电压基准参考+
低功耗模式：睡眠、停止、待机和 V蝙蝠支持电池充电
7:低功耗
V蝙蝠具有充电功能的电池操作模式
CPU 和域电源状态监控引脚
待机模式下为 2.95 μA（备份 SRAM OFF，RTC/LSE 打开）
8:时钟管理
内部振荡器：64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI
外部振荡器：4-48 MHz HSE、32.768 kHz LSE
3× 具有分数模式的 PLL （1 个用于系统时钟，2 个用于内核时钟）
9：互连矩阵
10：4 个 DMA 控制器，用于卸载 CPU
1× 支持链表的高速主直接内存访问控制器 （MDMA）
2× 双端口 DMA，带 FIFO1× 具有请求路由器功能的基本 DMA
1× 具有请求路由器功能的基本 DMA
11:多达 35 个通信外设
4× I2C FM+ 接口 （SMBus/PMBus）
4× USART/4x UART（ISO7816 接口、LIN、IrDA，高达 12.5 Mbit/s）和 1 个 LPUART
6× 个 SPI，3 个通过内部音频 PLL 或外部时钟实现多路复用双工 I2S 音频类精度，LP 域中 1 个 I2S（高达 150 MHz）
4 个 SAI（串行音频接口）
SPDIFRX 接口
SWPMI 单线协议主站 I/F
MDIO Slave 接口
2× SD/SDIO/MMC 接口（最高 125 MHz）
2× 个 CAN 控制器：2 个带 CAN FD，1 个带时间触发 CAN （TT-CAN）
2× USB OTG 接口（1FS、1HS/FS）无晶振解决方案，带 LPM 和 BCD
带 DMA 控制器的以太网 MAC 接口
HDMI-CEC 接口
8 位至 14 位相机接口（高达 80 MHz）
12:11 个模拟外设
3× ADC，最大分辨率为 16 位（多达 36 个通道，最高 3.6 MSPS）
1× 温度传感器
2× 个 12 位 D/A 转换器 （1 MHz）
2× 超低功耗比较器
2× 个运算放大器（7.3 MHz 带宽）
1× 用于 Σ-Δ 调制器 （DFSDM） 的数字滤波器，具有 8 个通道/4 个滤波器
13:图形
高达 XGA 分辨率的 LCD-TFT 控制器
Chrom-ART 图形硬件加速器 （DMA2D） 可降低 CPU 负载
硬件 JPEG 编解码器
14：多达 22 个定时器和看门狗
1×高分辨率定时器（最大分辨率 2.1 ns）
2× 个 32 位定时器，具有多达 4 个 IC/OC/PWM 或脉冲计数器和正交（增量）编码器输入（高达 240 MHz）
2× 16 位高级电机控制定时器（高达 240 MHz）
10× 16 位通用定时器（高达 240 MHz）
5× 个 16 位低功耗定时器（高达 240 MHz）
2× 看门狗（独立和窗口）
1× SysTick 计时器
具有亚秒级精度和硬件日历的 RTC
15：调试模式
SWD & JTAG 接口
4 KB 嵌入式跟踪缓冲区
16：真随机数发生器（每个 3 个振荡器）
17：96 位唯一 ID
