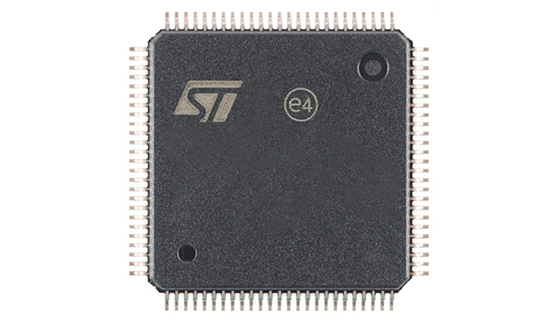

STM32F767BIT6

STM32F767BIT6制造商:STMicroelectronics产品种类:ARM微控制器 - MCU系列:STM32F767BI安装风格:SMD/SMT封装 / 箱体:LQFP-208核心:ARM ...

产品详情

STM32F767BIT6
描述
STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 器件基于高性能 Arm Cortex-M7 32 位 RISC 内核,工作频率高达 216 MHz。Cortex-M7 内核具有浮点单元 (FPU),支持 Arm 双精度和单精度数据处理指令和数据类型。它还实现了一整套 DSP 指令和一个内存保护单元 (M U),增强了应用程序的安全性。

STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 器件集成了高速嵌入式存储器,闪存高达 2 MB、512 KB 的 SRAM(包括 128K B 的数据 TCM RAM,用于关键实时数据)、16 KB 的指令 TCM RAM(用于关键实时例程)、4 KB 的备份 SRAM(在最低功耗模式下可用)及连到两条 APB 总线的各种增强型 I/O 和外设。 两条 AHB 总线、一个 32 位多 AHB 总线矩阵和一个多层 AXI 互连,支持内部和外部存储器访问。

这些器件提供 3 个 12 位 ADC、2 个 DAC、1 个低功耗 RTC、12 个通用 16 位定时器(包括 2 个用于电机控制的 PWM 定时器)、2 个通用 32 位定时器、1 个真随机数发生器 (RNG)。 它们还具有标准和高级通信接口:


多达 4 个 I2C
          6 个 SPI,3 个 I2S,半双工模式。为了实现音频类精度,I2S 外设可以通过专用的内部音频 PLL 或外部时钟进行计时,以实现同步。
          4 个 USART 和 4 个 UART

         一个 USB OTG 全速和一个具有全速功能的高速 USB OTG 高速(使用 ULPI)       三个 CAN
         两个 SAI 串行音频接口
         两个 SDMMC 主机接口
        以太网和摄像头接口
        LCD-TFT 显示控制器
        Chrom-ART 加速器
        PDIFRX 接口
        HDMI-CEC 接口
高级外设包括两个 SDMMC 接口、一个灵活内存控制 (FMC) 接口、一个四通道 SPI 闪存接口、一个用于 CMOS 传感器的摄像头接口。

STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 器件在 –40 至 +105 °C 的温度范围内工作,电源电压为 1.7 至 3.6 V。除 LQFP100 外,所有封装均提供用于 USB(OTG_FS 和 OTG_HS)和 SDMMC2(时钟、命令和 4 位数据)的专用电源输入,以提供更多的电源选择.

使用外部电源监控器时,电源电压可降至 1.7 V。一套全面的省电模式允许设计低功耗应用。

STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 器件提供 11 种封装,引脚从 100 引脚到 216 引脚不等。包含的外围设备集会随着所选设备而变化。

这些特性使 STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 微控制器适用于广泛的应用:
电机驱动和应用控制
医疗设备
工业应用:PLC、逆变器、断路器
打印机和扫描仪
警报系统、可视对讲机和 HVAC
家用音响设备
移动应用程序、物联网
可穿戴设备:智能手表


所有功能
      1:包括 ST 最先进的专利技术

2:内核:Arm 32 位 Cortex-M7 CPU,带 DPFPU、ART 加速器和 L1 缓存:16 KB I/D 缓存,允许从嵌入式闪存和外部存储器执行零等待状态,最高可达 216 MHz、MPU、462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1) 和 DSP 指令。

3: 记忆

高达 2 MB 的闪存,分为两个 bank,允许同时读写

SRAM:512 KB(包括 128 KB 的数据 TCM RAM,用于关键实时数据)+ 16 KB 的指令 TCM RAM(用于关键实时例程)+ 4 KB 备份

灵活的外部存储控制器,具有高达 32 位的数据总线:SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND 存储器

4:双模 Quad-SPI
   5
图形

Chrom-ART 加速器 (DMA2D),图形硬件加速器,支持增强的图形用户界面

硬件 JPEG 编解码器

LCD-TFT 控制器支持高达 XGA 分辨率
           MIPI DSI 主机控制器支持高达 720p 30 Hz 的分辨率

  6: 时钟、复位和电源管理

1.7 至 3.6 V 应用电源和 I/O

POR、PDR、PVD 和 BOR

专用 USB 电源

4 至 26 MHz 晶体振荡器

内部 16 MHz 工厂调整 RC(1% 精度)

用于 RTC 的 32 kHz 振荡器,带校准

带校准的内部 32 kHz RC
    7:低功耗

睡眠、停止和待机模式

V蝙蝠RTC 电源,32×32 位备份寄存器 + 4 KB 备份 SRAM
   8:3×12 位、2.4 MSPS ADC:多达 24 个通道
   9:用于 Σ-Δ 调制器 (DFSDM) 的数字滤波器,8 通道 / 4 个滤波器
  10:2×12 位 D/A 转换器
  11:通用DMA:具有FIFO和突发支持的16流DMA控制器
 12
多达 18 个定时器:多达 13 个 16 位(停止模式下提供 1 个低功耗 16 位定时器)和 2 个 32 位定时器,每个定时器最多有四个 IC/OC/PWM 或脉冲计数器和正交(增量)编码器输入。所有 15 个定时器运行频率高达 216 MHz。2 个看门狗,SysTick 定时器
 13:调试模式

SWD 和 JTAG 接口

Cortex-M7 跟踪宏单元™®
14:多达 168 个 I/O 端口,具有中断功能

多达 164 个高达 108 MHz 的快速 I/O

多达 166 个 5 V 容限 I/O
15:多达 28 个通信接口

最多 4 个 I2C 接口 (SMBus/PMBus)

多达 4 个 USART/4 个 UART(12.5 Mbit/s、ISO7816 接口、LIN、IrDA、调制解调器控制)

多达 6 个 SPI(最高 54 Mbit/s),其中 3 个带多路复用单工 I2S 代表音频

2 个 SAI(串行音频接口)

3 × CAN(2.0B 有源)和 2 个 SDMMC

SPDIFRX 接口

HDMI-CEC 接口

MDIO 从接口
16:高级连接

具有片上 PHY 的 USB 2.0 全速器件/主机/OTG 控制器
         USB 2.0 高速/全速器件/主机/OTG 控制器,具有专用 DMA、片上全速 PHY 和 ULPI
          具有专用 DMA 的 10/100 以太网 MAC:支持 IEEE 1588v2 硬件、MII/RMII
17:8 至 14 位摄像机接口,最高 54 MB/s
18:真随机数生成器
19:CRC 计算单元
20:RTC:亚秒级精度、硬件日历
21:96 位唯一 ID
